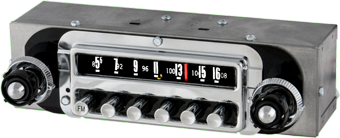

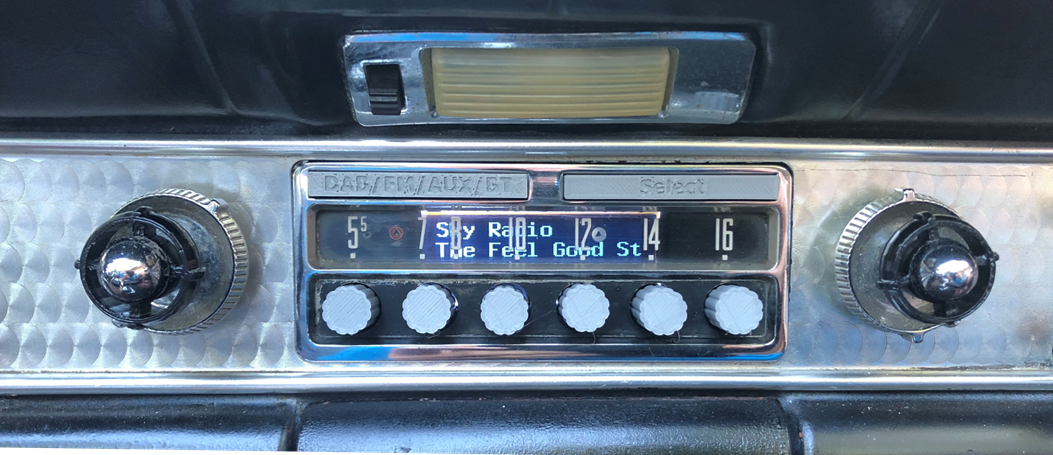

Hoewel radio luisteren in een cabrio niet altijd even makkelijk is, vind ik toch wel dat je er een moet hebben. In mijn TB zat de originele buizenradio er nog in. Zoals bij velen onder ons, deed hij het niet meer. Al snel heb ik de radio uitgebouwd. Omdat ik het dashboard niet wilde slopen, heb ik een middenconsole gemaakt waarin een nieuwe radio met DAB+ paste. Het geluid was prima, maar toch miste ik het "uitzicht" op de originele radio. Aangezien ik als IT-er niet beter weet dan dat google "your friend" is, ben ik het internet af gaan speuren naar een acceptabele vervanging voor de echte radio. Al snel stuitte ik op https://www.radiosforoldcars.com/ Zij leveren een geweldig uitziende replica van de oude radio in een heel klein kastje.  Het hele grote nadeel is echter de prijs. Voordat je 'm in Nederland in kunt bouwen ben je al gauw 800 euro verder! Belachelijke prijs natuurlijk. Je krijgt dan ook nog eens een radio met verouderde techniek, met AM en bluetooth 3.0. Naar mijn mening is FM wat AM vroeger was en vervangt DAB+ inmiddels FM. Mijn eigen radio moet dus minimaal DAB+ aan kunnen. Ik besloot toch maar te gaan kijken of ik zelf iets kon brouwen. Aangezien wij er zakelijk veel mee doen, was mijn eerste poging met een Raspberry Pi. Na veel stoeien met allerlei software bleek dit nog niet volwassen genoeg om stabiel te worden. Ik ben toen op zoek gegaan naar een DAB+ zelfbouw-bordje, maar voordat je daar alles compleet hebt, ben je ook alweer een hoop geld kwijt. Als oplossing kwam ik op een bestaande radio uit die ik eventueel om kon bouwen. Uiteindelijk vond ik de Denver DAB-18. Deze radio heeft DAB+, FM, Bluetooth en zelfs nog een Aux ingang. Voor 50 euro heb je dan in ieder geval alles voor een goed begin. De uitdaging bleek nu echter hoe krijg je dit:  Hierin:  ...?Als je de Denver open maakt blijkt er (gelukkig) niet zoveel in te zitten. Alle intelligentie zit geconcentreerd op één bordje. Helaas zitten de draaiknoppen niet op dezelfde afstand van elkaar; zoals bij de originele radio. Dat maakt het een stuk ingewikkelder. Aangezien de volumeknop (links) de meeste aansluitingen op het bordje heeft heb ik de andere kant (Tune en Select potmeter) los gemaakt. De knoppen zitten op het bordje boven en op de radio onder. Gelukkig blijken alle knoppen simpel naar aarde te worden verbonden als ze ingedrukt worden. Met een paar goedkope knopjes (8 stuks van 25 ct per stuk) en een paar draadjes heb ik de knopjes naar onder gezet. Het LCD schermpje zit met 2 draadjes en een lintkabeltje aan het bord bevestigd. De draadjes zijn voor het LED-lampje dat het LCD scherm voorziet van licht. Deze heb ik los gesoldeerd en via een oud computerkabeltje weer verbonden. Hierdoor kan ik nu redelijk schuiven met alle onderdelen.  De knopjes en LCD kunnen nu geplaatst worden waar ik ze hebben wil. Zoals op de foto is te zien, is het lcd-schermpje nogal hoog. Ik wil het schermpje achter het tunervenstertje van de originele radio hebben, maar daardoor kunnen de nieuwe knopjes niet direct achter de knoppen van de radio geplaatst worden. Toen ik de originele knoppen uit de radio draaide kwam ik erachter dat ik deze sowieso niet kon gebruiken zonder ze aan te passen. Aangezien ik de hele radio, indien nodig, weer volledig wil kunnen herstellen, wil ik dat ook niet doen. Ik heb contact gezocht met het bedrijf dat de eerdergenoemde dure replica van de radio maakt, om te vragen of ze alleen de knoppen aan mij wilden verkopen, maar dat wilden ze helaas niet... Maar hoe lossen we dit dan op? Ik bedacht dat ik eindelijk mijn 3D-printer kon gebruiken voor iets "nuttigs" en besloot zelf knoppen te tekenen in Sketchup en deze dan te printen.  De knop lijkt nu aan de bovenkant op de originele knop en het vlak aan de achterkant kan het knopje onder het LCD-schermpje indrukken. Met 6 van deze knoppen is de onderkant in ieder geval geregeld. De TOWN en COUNTRY knoppen is een ander verhaal. De Denver radio heeft één enkele knop waarmee je de gewenste functie kiest. De andere belangrijke knop is de select. Die is echter verwerkt achter de rechter draaiknop. Ik heb besloten de TOWN-knop de selecteer-functie-knop en de COUNTRY-knop de select te laten zijn. Ook deze knoppen heb ik in Sketchup getekend.

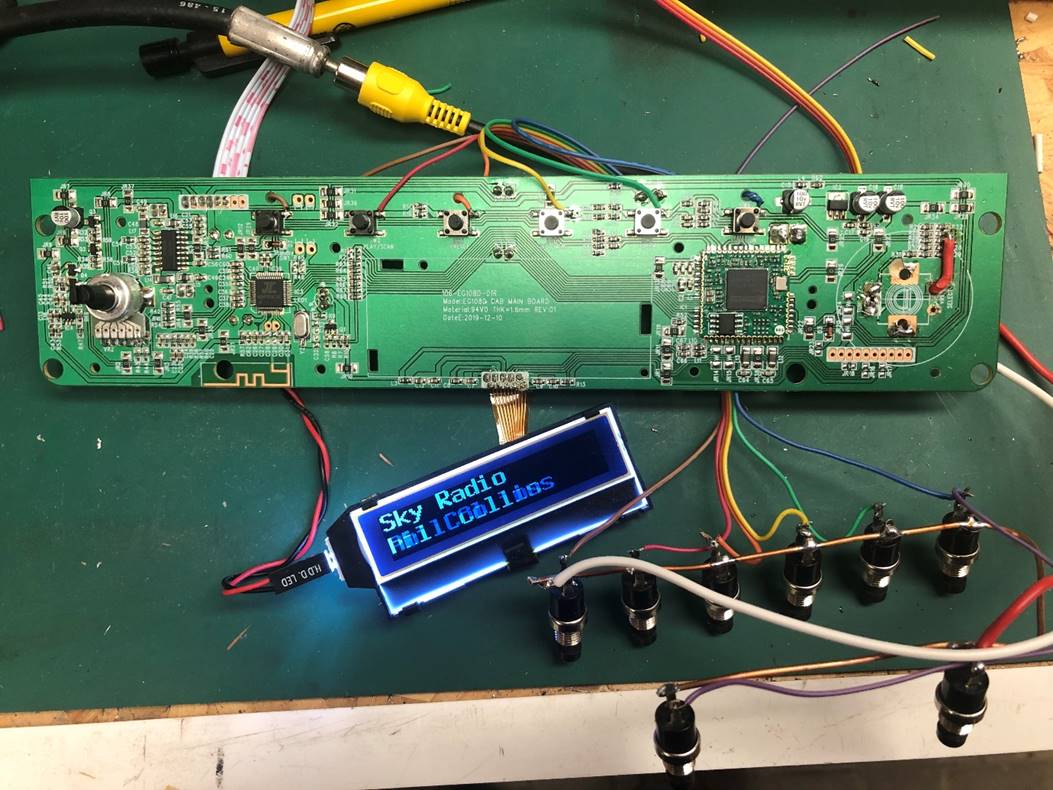

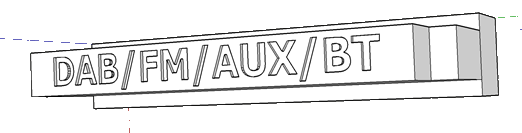

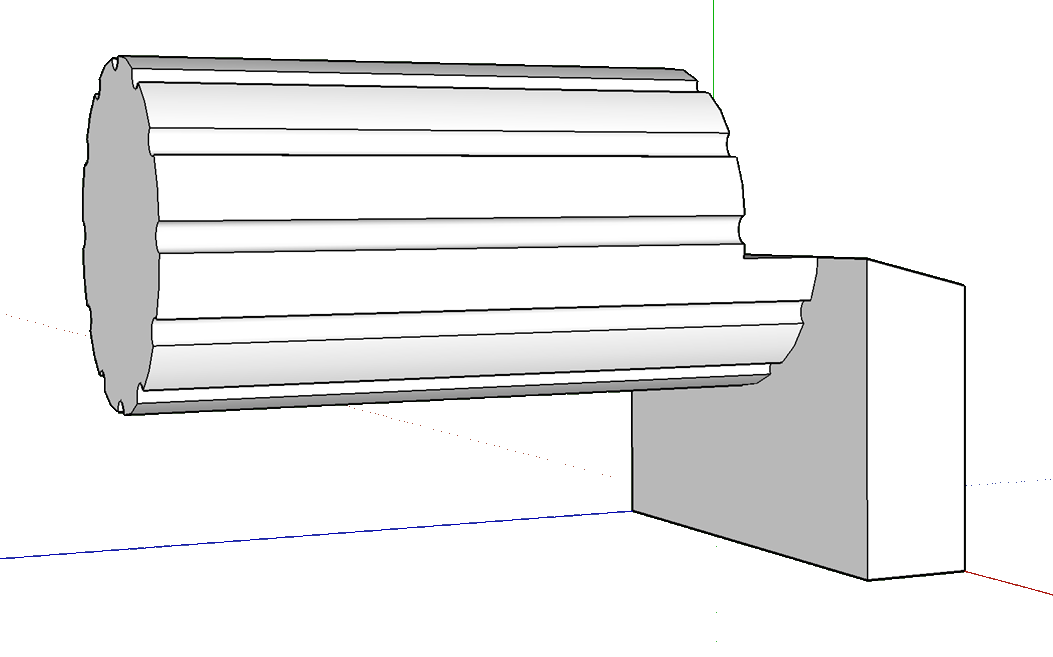

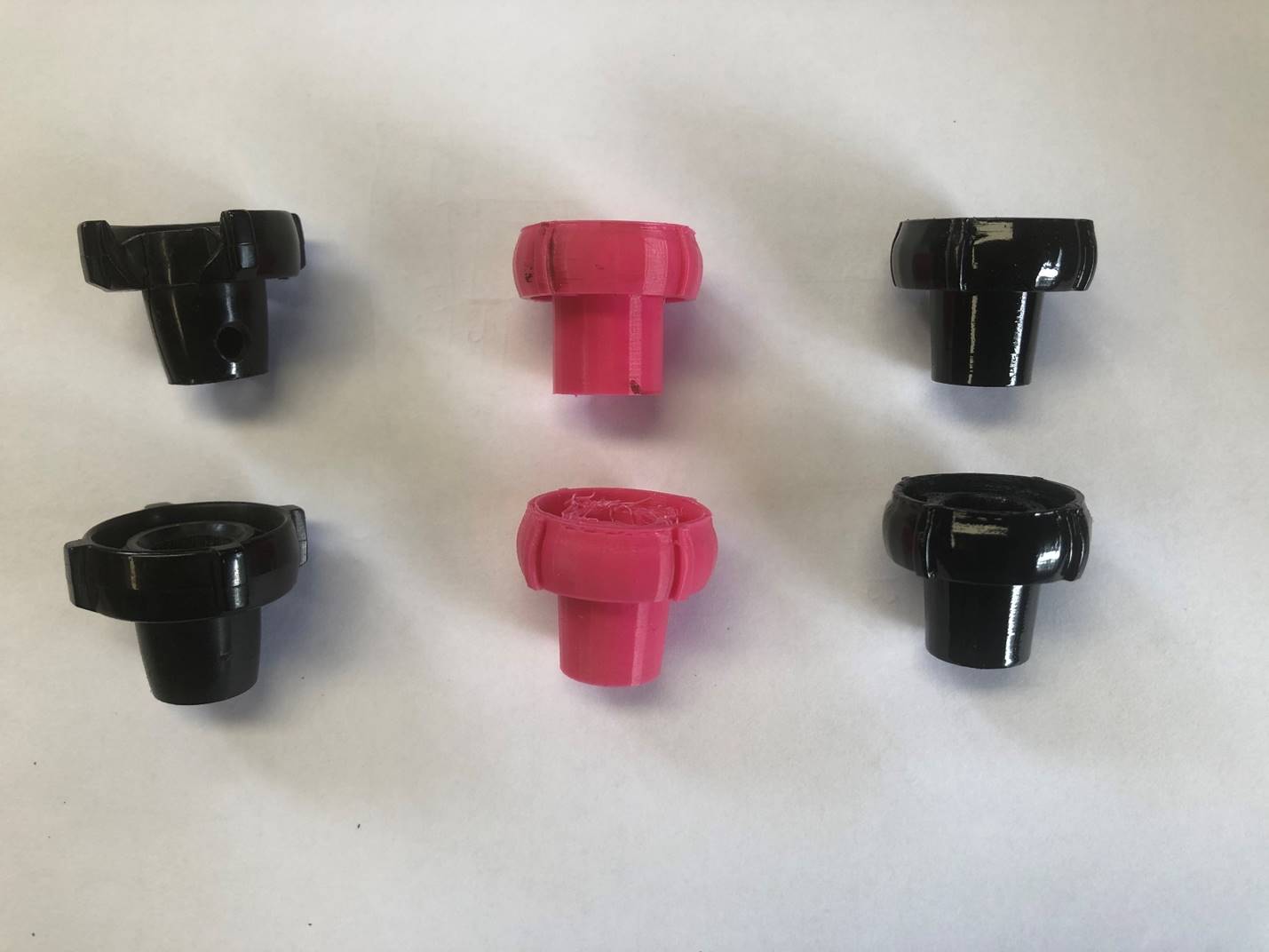

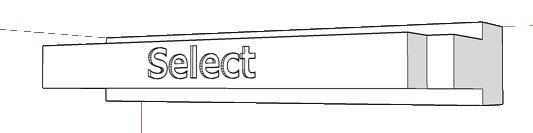

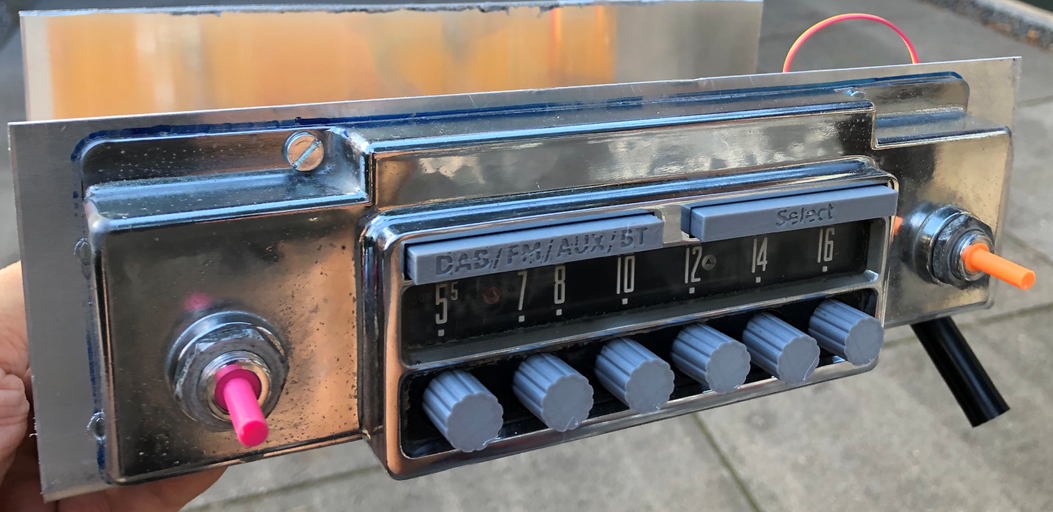

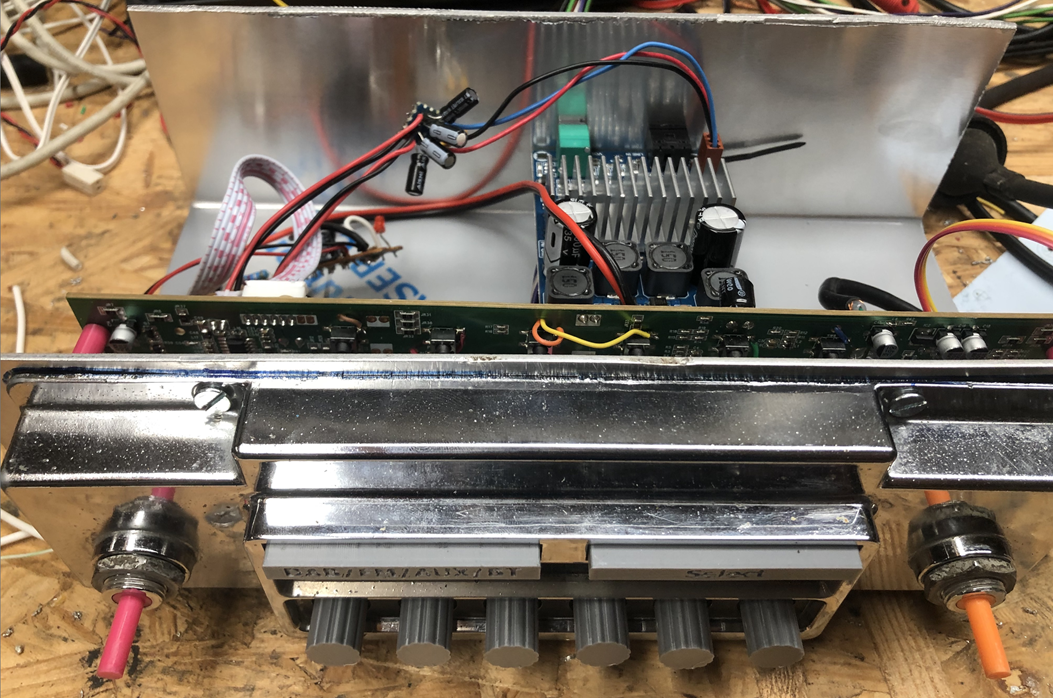

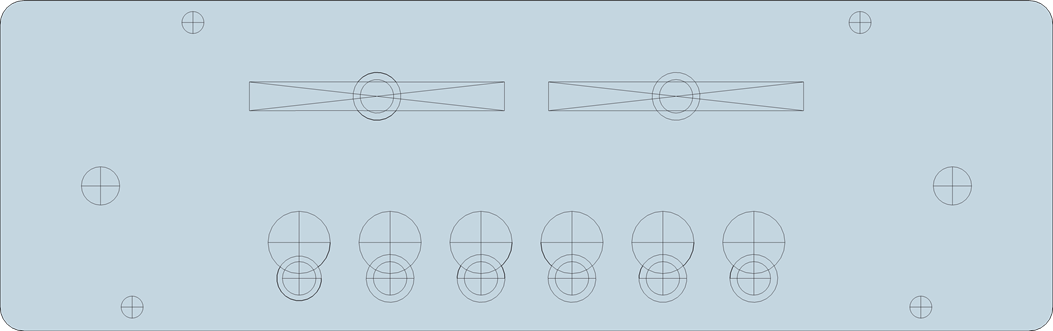

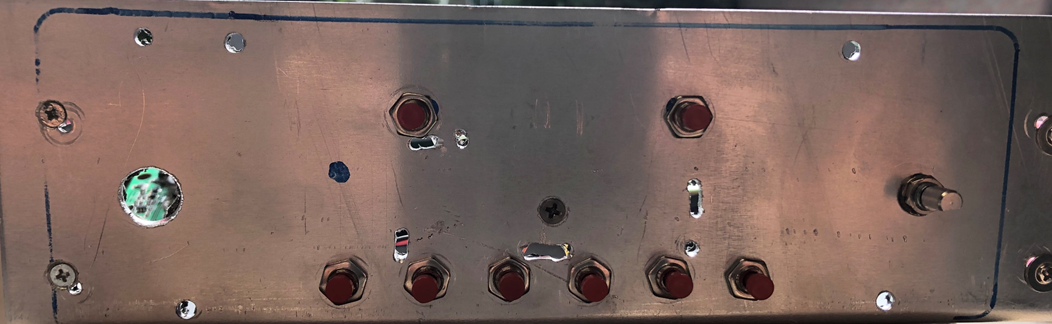

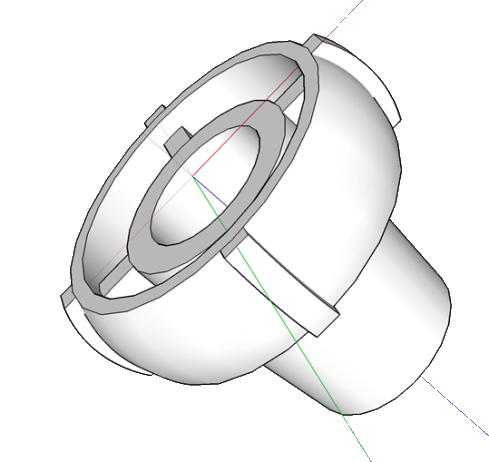

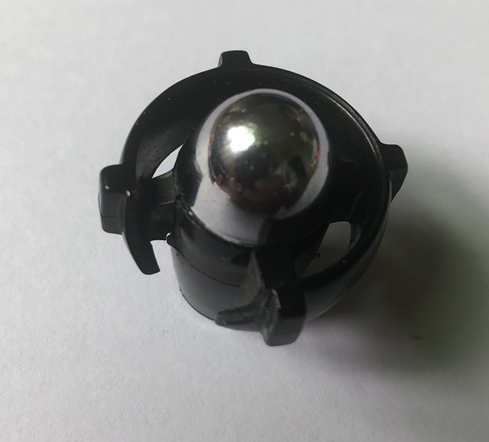

Tot hier waren de knoppen redelijk te doen, maar aangezien één van de knoppen van mijn originele radio er zo uitzag (links,onder gebroken):  heb ik ook deze moeten tekenen en printen:  Aangezien er een hoop rondingen in zitten heb ik weer een hoop geleerd. (Lees: moeten leren ;-)  Links: het origineel, met boven de gebroken knop, midden de eerste geprinte versie en rechts de gespoten en gelakte versie. Door een plaat aluminium te buigen heb ik een bakje gemaakt om alle onderdelen in samen te brengen. Om te zorgen dat de gaten op de juiste plek geboord worden heb ik ook daar nog een template voor getekend:  De 6 grote rondjes zijn de originele knoppen. De 6 eronder is waar de nieuwe knopjes in het aluminium geschroefd worden. Dus na gaten geboord te hebben en knopjes erin te hebben gebouwd, zag het er zo uit:  Waarbij rechts de Tune en Select potmeter zit die ik eerder al los gesoldeerd had. Nu de LCD, het originele frontje met de geprinte knoppen nog toevoegen:  De oranje en roze knoppen zijn verloopjes (ook uit de 3D printer) om de ronde knop op te monteren. Bij een test in de auto bleek het geluid van de radio toch wat zacht tijdens het rijden. Via een tip van mijn vader (gepensioneerd elektrotechnicus met een voorliefde voor versterkers en boxen) kocht ik een versterkertje voor 14 euro en heb dat er ook nog ingezet:  Om het geluid naar de versterker te krijgen moest ik de speaker uitgangen van de radio doorverbinden naar de ingang van de versterker. De versterker heeft een gedeelde negatieve kant, wat wil zeggen dat Links en Rechts gezamenlijk één enkele Min hebben. De radio blijkt de beide kanten van de speakers actief aan te sturen. Als je de beide negatieve kanten aan elkaar verbindt loop je het risico iets op te blazen. Om dat dus netjes te laten verlopen moest er een condensator brugje tussen. Zie midden boven de 4 Elco's van 1 mF. Nu kan het geluid via de versterker zo hard dat de speakers oversturen... Als we alles bij elkaar brengen ziet het er nu zo uit:  Ik vind het helemaal niet slecht, maar als iemand weet hoe je plastic mooi kunt verchromen, dan houd ik mij aanbevolen!😉 |
